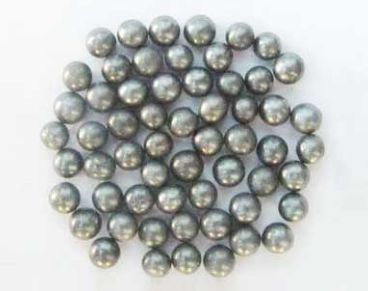

合金鋼丸一般在鑄造業(yè)中用的相對來說是比較廣泛的，當它用在適合的設備上使用的時候，會更加的經久耐用，并且是非常理想的磨料。通過對1#、2#、3#合金鋼丸分別進行淬火加熱，淬火過程如下：
　　1、淬火加熱溫度
　　（800±20）℃。在淬火加熱爐內把鋼丸加熱到預定溫度，并且保溫一小時，使奧氏體均勻化。
　　2、淬火介質
　　硝酸鉀和亞硝酸鈉，55%KNO3＋45%NaNO2。
　　3、淬火介質加熱
　　設計制造一個介質加熱裝置，包括爐子和淬火槽，把介質加熱到300-350℃，恒溫。
　　4、等溫淬火過程
　　把加熱好的合金鋼丸放入淬火介質中，保溫20min，然后取出空冷。放入過程要快速平穩(wěn)，防止淬火介質飛濺燙人。不要一次放入合金鋼丸太多，防止介質升溫。保溫過程中要監(jiān)控溫度。
　　它多用于不銹鋼件和鋁鑄件，因為其拋噴丸后不會污染鑄件，且合金鋼丸較耐磨。而高硬度的對用于航空發(fā)動機和柴油機的葉片、氣缸、連桿的強化。
      小編：lena
